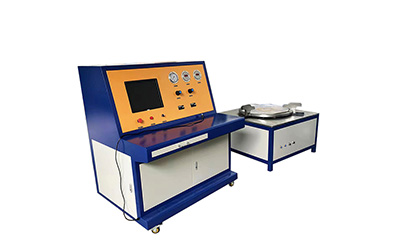

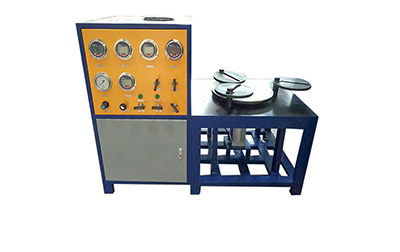

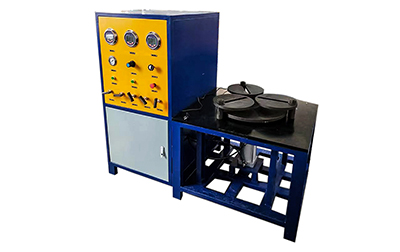

呼吸阀综合试验台

概述

我公司自行设计和制造的呼吸阀测试台,具备正压呼出测试、负压吸入测试之功能。其结构紧凑,功能齐全,操作方便,灵敏准确的特点,已在中石油、中石化、中海油、各类物资储备中心得到广泛应用,深受用户欢迎。

工作原理

呼吸阀检测台由真空泵、空、检测面板、控制阀门和检测平台组成。(正压气源需客户自备)利用真空泵得到负压压力来检测呼吸阀的吸入开启压力,利用空气泵得到正压压力来检测呼吸阀的呼出开启压力,从而检出呼吸阀的吸入、呼出的压力值是否符合标准(目前国标SY/T0511-1996标准),判定呼吸阀是否合格。

特点

1、配置有三爪自动夹紧机构用于自动夹紧密封;

2、选配自动控制实验装置,用于实时显示压力曲线,输出实验报告,配置美国NI采集卡,赛思特LabVIEW软件;

3、适用范围广,DN25-DN600。

主要技术参数

1、检测压力:呼出压力为:0 Pa~100kPa;吸入压力为:-20kPa~0 Pa。

2、检测通径范围: DN25~DN600的各类呼吸阀。

3、测试流量范围:呼出流量为:0~500标方/小时  吸入流量为:0~300标方/小时

4、工作温度范围:-20-°C-60°C

5、适用电源:220V/380V

6、控制方式:手动控制/PLC控制/计算机自动控制
